La pompe DIN-FOOD est une pompe centrifuge hygiénique à grand débit (jusqu'à 1000 m³/h) conçue pour couvrir un besoin pas couvert jusqu'à présent dans l'industrie alimentaire et chimico-pharmaceutique. Elle peut être appliquée aussi bien dans des processus de l'industrie laitière, de la bière et des boissons en général, que dans les processus d'ultra- filtrage. Elle peut être aussi utilisée dans l'industrie textile et dans les processus spéciaux de l'industrie chimique, cosmétique et pharmaceutique.
DIN-FOOD Pompe Centrifuge Hygiénique
Information
DIN-FOOD Pompe Centrifuge Hygiénique
Principe de fonctionnement
La turbine, logée dans le corps, tourne solidaire avec l'arbre de la pompe. Avec cette disposition, les aubes de la turbine transmettent l'énergie au fluide sous forme d'énergie cinétique et d'énergie de pression. La pompe n'est pas réversible par simple inversion du sens de rotation. Le sens de rotation est horaire en regardant la pompe du côté de derrière du moteur.
Conception et caractéristiques
Corps avec volute fabriqué par forçage à froid en tôle de 8 mm.
Brides aseptiques selon DIN 11864-2.
Impulseur à double courbure avec aubes sur l'arrière pour réduire la poussée axiale.
Ajustement axial de la turbine (version avec palier).
Garniture mécanique hygiénique.
Pompe complètement drainable.
Conçue selon les requêtes des règlements EHEDG.
Moteurs IEC B3 (B35 modèles monobloc) IP55, isolement classe F.
Matériels
Pièces en contact avec le produit: AISI 316L
Bride et support de roulements: CF8 / GG-22
Joints: EPDM selon FDA 177.2600
Garniture mécanique: SiC/C/EPDM
Finissage superficiel interne: Ra ≤ 0.8
Finissage superficiel extérieur: satinage
Options
Construction monobloc pour les modèles 250.
Garniture en SiC/SiC pour des produits abrasifs.
Double garniture type tandem et double pressurisation ou refroidi.
Joints en FPM et PTFE. Finition industrielle (DIN-TEX).
Capot du moteur.
Moteurs avec d'autres protections.
Socle avec acier inoxydable.
Disponible version ATEX.
Document

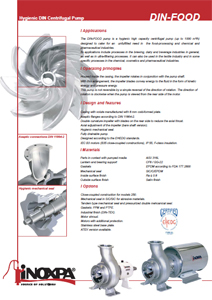

Fiche technique (8)
Manuel d’instructions (8)
Performance curves (1)
Principe de fonctionnement
La turbine, logée dans le corps, tourne solidaire avec l'arbre de la pompe. Avec cette disposition, les aubes de la turbine transmettent l'énergie au fluide sous forme d'énergie cinétique et d'énergie de pression. La pompe n'est pas réversible par simple inversion du sens de rotation. Le sens de rotation est horaire en regardant la pompe du côté de derrière du moteur.
Matériels and Options
Pièces en contact avec le produit: AISI 316L
Bride et support de roulements: CF8 / GG-22
Joints: EPDM selon FDA 177.2600
Garniture mécanique: SiC/C/EPDM
Finissage superficiel interne: Ra ≤ 0.8
Finissage superficiel extérieur: satinage
Construction monobloc pour les modèles 250.
Garniture en SiC/SiC pour des produits abrasifs.
Double garniture type tandem et double pressurisation ou refroidi.
Joints en FPM et PTFE. Finition industrielle (DIN-TEX).
Capot du moteur.
Moteurs avec d'autres protections.
Socle avec acier inoxydable.
Disponible version ATEX.
