La pompe RF est une pompe à impulseur flexible. Elle a été conçue avec un pouvoir d’aspiration qui permet d’aspirer en négatif jusqu’à 5 mètres. Ce type de pompe peut s’utiliser sur des produits liquides ou visqueux contenant des particules ou des gaz.

Le pompage de produits alimentaires comme le lait, l’huile, le vin et les boissons sont les applications principales.

Information

RF Pompe à Impulseur Flexible

Principe de fonctionnement

La forme excentrique du corps crée une augmentation du volume à l’aspiration de la pompe, créant ainsi un vide qui aspire le produit. Puis le produit est déplacé à travers le corps vers l’impulsion où une diminution du volume crée la surpression expulsant ainsi le liquide hors de la pompe dans la tuyauterie de refoulement.

Conception et caractéristiques

Exécution avec palier nu ou monobloc.
Réversible et autoaspirante.
Corps microfusion.
Fixation de l'impulseur avec double méplats sur l'arbre.
Garniture mécanique simple extérieure.
Maintenance facile.

Matériels

Pièces en contact avec le produit Acier inoxydable AISI 316L (1.4404)
Autres pièces en acier Acier inoxydable AISI 304 (1.4301)
Lanterne et support de roulements GG-22

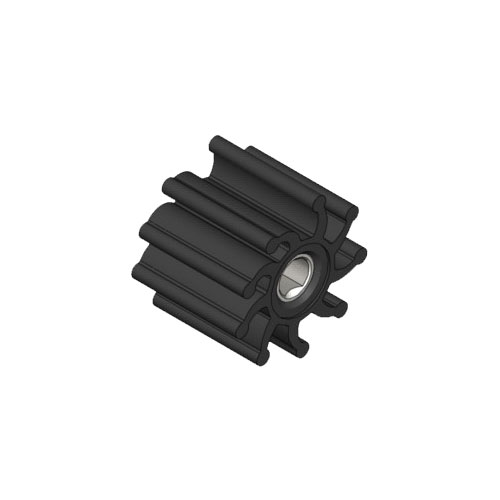

Impulseur CR (Néoprène)
Joints en contact avec le produit NBR

Garniture mécanique:
Partie tournante Carbone (C)
Partie fixe Céramique (Cer)
Joints NBR

Finition superficielle:
Interne Polissage brillant Ra<0,8 μm
Externe Mat

Connexions: DIN 11851
CLAMP
SMS
(autres connexions sur demande)

Options

Garnitures mécaniques SiC/SiC et Si/C.
Impulseur flexible néoprène alimentaire (selon BfR et EN1935/2004).
Différents types de connexions.
Moteurs avec d'autres protections.
Moteurs à 1000 tpm.
Coffret électrique avec 10 m de câble.
Chariot en acier ou inox.

Document

Principe de fonctionnement

La forme excentrique du corps crée une augmentation du volume à l’aspiration de la pompe, créant ainsi un vide qui aspire le produit. Puis le produit est déplacé à travers le corps vers l’impulsion où une diminution du volume crée la surpression expulsant ainsi le liquide hors de la pompe dans la tuyauterie de refoulement.

Matériels and Options

Pièces en contact avec le produit Acier inoxydable AISI 316L (1.4404)
Autres pièces en acier Acier inoxydable AISI 304 (1.4301)
Lanterne et support de roulements GG-22
Impulseur CR (Néoprène)
Joints en contact avec le produit NBR

Garniture mécanique:
Partie tournante Carbone (C)
Partie fixe Céramique (Cer)
Joints NBR

Finition superficielle:
Interne Polissage brillant Ra<0,8 μm
Externe Mat

Connexions: DIN 11851
CLAMP
SMS
(autres connexions sur demande)

Garnitures mécaniques SiC/SiC et Si/C.
Impulseur flexible néoprène alimentaire (selon BfR et EN1935/2004).
Différents types de connexions.
Moteurs avec d'autres protections.
Moteurs à 1000 tpm.
Coffret électrique avec 10 m de câble.
Chariot en acier ou inox.

Document N° FT.RF.4_ES.pdf
Titre Bomba de Rodete Flexible RF
Type de fichier .pdf
Résumé La bomba RF es una bomba de rodete flexible. Debido a su diseño tiene la capacidad de ser reversible y autoaspirante, llegando a poder aspirar de una altura máxima de 5 metros.
    Download
  • E-mail
Document N° FT.RF.4_EN.pdf
Titre Flexible Impeller Pump RF
Type de fichier .pdf
Résumé The RF pump is a flexible impeller pump. Due to the design, these pumps are reversible and self-priming and can suction from a maximum height of 5 meters.
    Download
  • E-mail
Document N° FT.RF.4_FR.pdf
Titre Pompe à Impulseur Flexible RF
Type de fichier .pdf
Résumé La pompe RF est une pompe à impulseur flexible. Elle a été conçue avec un pouvoir d’aspiration qui permet d’aspirer en négatif jusqu’à 5 mètres.
    Download
  • E-mail
Document N° FT.RF.4_IT.pdf
Titre Pompa a Girante Flessibile RF
Type de fichier .pdf
Résumé La pompa RF è una pompa a girante flessibile. Dovuto al suo disegno ha la capacità di essere autoadescante, arrivando a poter aspirare da una altezza massima di 5 metri.
    Download
  • E-mail
Document N° FT.RF.4_PT.pdf
Titre Bomba de Rotor Flexível RF
Type de fichier .pdf
    Download
  • E-mail
Document N° FT.RF.4_DE.pdf
Titre Impellerpumpe RF
Type de fichier .pdf
Résumé Die RF Pumpe ist eine Impellerpumpe. Dieser Pumpentyp ist eine selbstansaugende Verdrängerpumpe mit einer maximalen Saughöhe von 5m.
    Download
  • E-mail
Document N° FT.RF.4_RU.pdf
Titre Насос с Гибким Импеллером RF
Type de fichier .pdf
Résumé Насос RF представляет собой реверсивный насос с гибкой крыльчаткой. Эффект самовсасывания достигается благодаря конструкции насоса, максимальная глубина самовсасывания - 5 метров.
    Download
  • E-mail
Document N° FT.RF.4_DA.pdf
Titre Fleksible Impellerpumper RF
Type de fichier .pdf
Résumé RF pumpen er en fleksibel impellerpumpe. Grundet dens konstruktion, er denne pumpetype reversibel og selvansugende, og kan løfte helt op til 5 meter.
    Download
  • E-mail
Document N° FT.RF.4_SW
Titre Impellerpump - Självsugande RF
Type de fichier .pdf
Résumé En allroundpump med ett brett användningsområde. RF pumpen har en flexibel gummi-impeller vilket gör den självsugande upp till 5 m.
    Download
  • E-mail
Document N° FT.RF.4_CN
Titre 柔性叶轮泵 RF
Type de fichier .pdf
Résumé RF泵是柔性叶轮泵,由于这种特殊设计,该泵可以反转和自吸的功能,最大吸程达 到5米。此类型泵可用来输送低、高粘度的产品,甚至含有颗粒或气体的产品。
    Download
  • E-mail
Document N° 01.650.30.02ES.pdf
Titre INSTRUCCIONES DE INSTALACIÓN, SERVICIO Y MANTENIMIENTO RF Sanitaria
Type de fichier .pdf
    Download
  • E-mail
Document N° 01.650.30.02EN.pdf
Titre INSTALLATION, SERVICE AND MAINTENANCE INSTRUCTIONS RF Sanitary
Type de fichier .pdf
    Download
  • E-mail
Document N° 01.650.30.02FR.pdf
Titre INSTRUCTIONS D’INSTALLATION, DE SERVICE ET DE MAINTENANCE RF Sanitaire
Type de fichier .pdf
    Download
  • E-mail
Document N° 01.650.30.02RU.pdf
Titre ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ НАСОС С ГИБКИМ ИМПЕЛЛЕРОМ RF
Type de fichier .pdf
    Download
  • E-mail
Document N° CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. RF
Titre RF 900 rpm 50 Hz
Type de fichier .pdf
    Download
  • E-mail
Document N° CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. RF
Titre RF 1500 rpm 50 Hz
Type de fichier .pdf
    Download
  • E-mail
Document N° CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. RF
Titre RF 1200 rpm 60 Hz
Type de fichier .pdf
    Download
  • E-mail
Document N° CURVAS CARACTERÍSTICAS. PERFORMANCE CURVES. RF
Titre RF 1800 rpm 60 Hz
Type de fichier .pdf
    Download
  • E-mail
